  1. MODULE DESIGNER - EXEMPLE
  2. Tableaux de bords

Insérer une courbe

PreviousInsérer un graphiqueNextInsérer un KPI

Last updated 2 years ago

Afin d'insérer une courbe dans un tableau de bord, rendez-vous sur l'onglet d'édition du tableau de bord.

Avant d'insérer quelconques éléments, cliquer sur le bouton "+Item" qui représente une "case" on l'on pourra positionner notre élément.

Pour insérer une courbe, cliquer sur "Graphiques" dans le menu déroulant sur la gauche. Choisissez la la courbe correspondante (ici "Tension batteries"). Enfin faite un glissé + déposé dans l'item.

Si vous voulez ajouter d'autres courbes, réitérer cette opération : Ajout d'un "Item", Aller dans l'onglet "Graphiques", choisissez la courbe puis faites un glissé déposé.

Enfin, cliquer sur "Valider" puis sur "Sauvegarder".

Onglet édition d'un tableau de bord

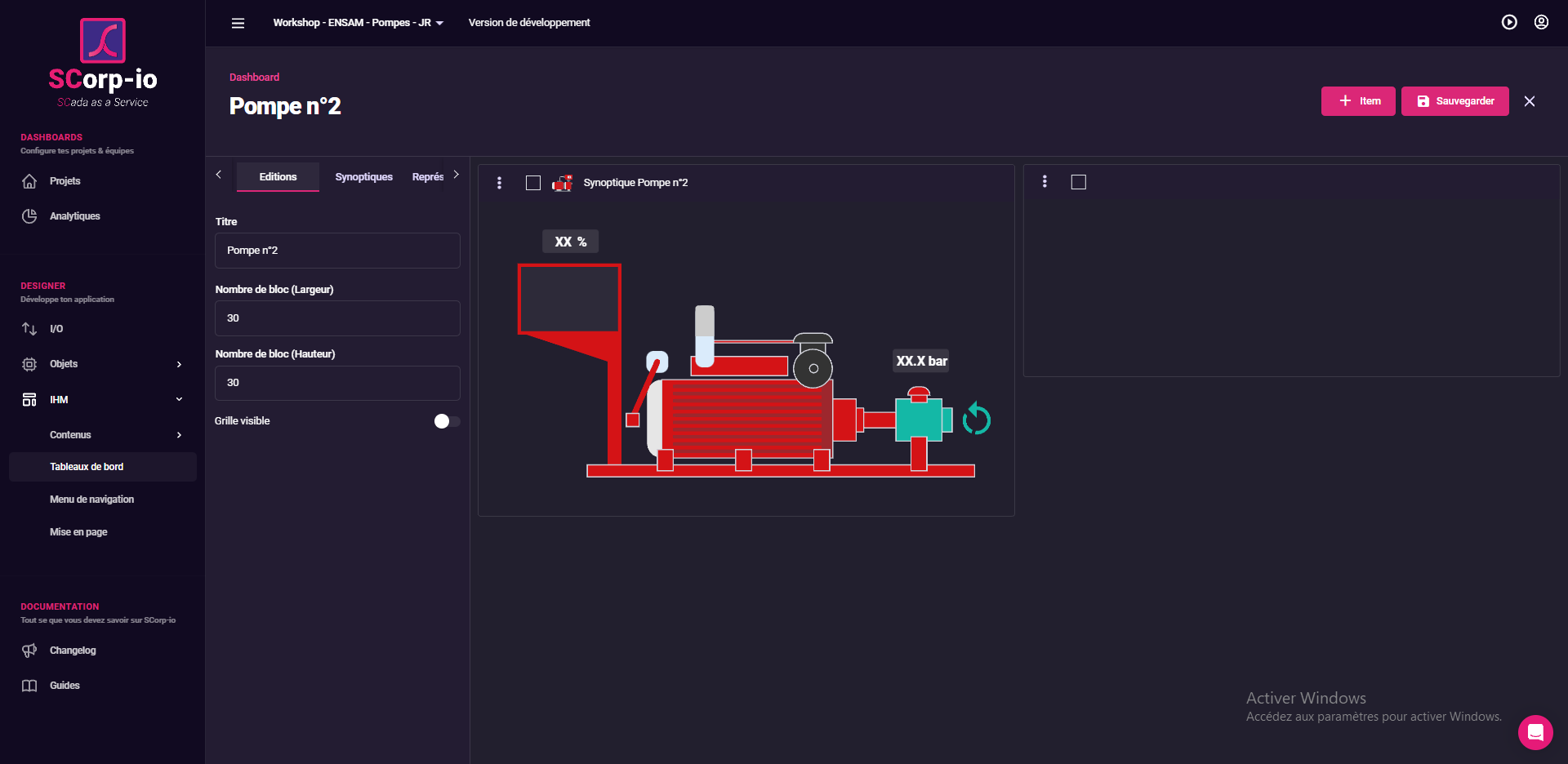

Ajout d'un "Item"

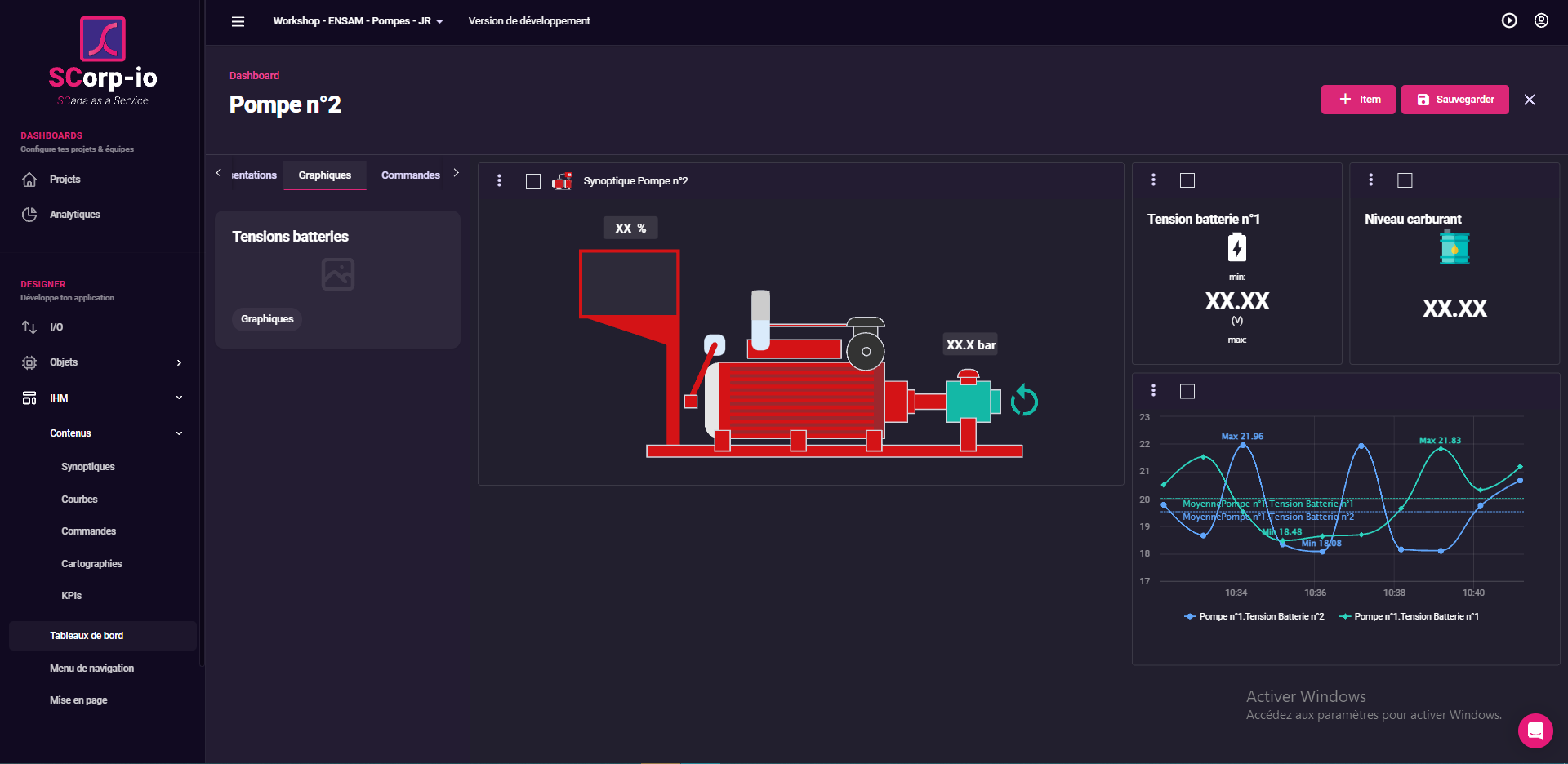

Ajout d'une courbe

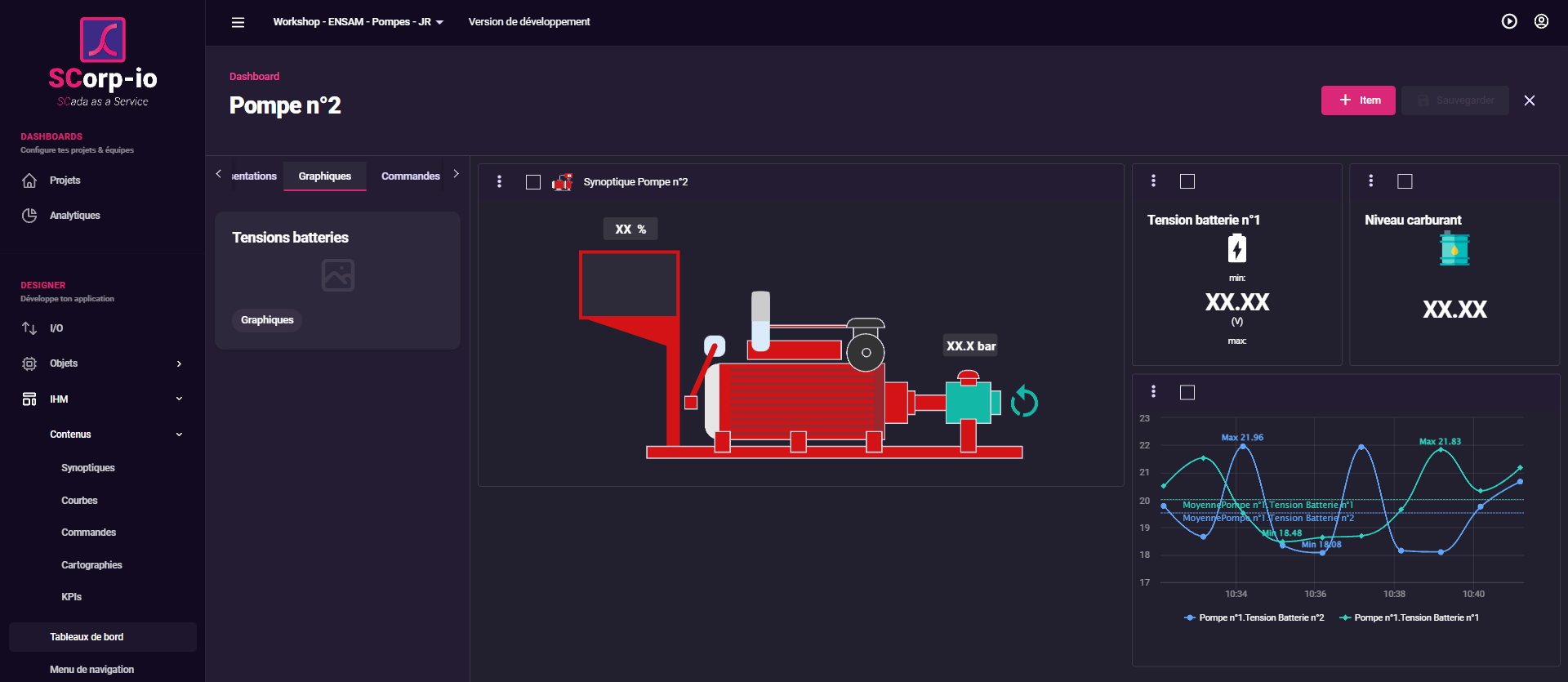

Résultat
